初期型スーファミのコンデンサ交換#

買ったもの#

秋月電子で購入。品の選定は良かったが、予備ありで買ったのに10uFが1個足りないということが分かった。1CHIP-01でも基板によってコンデンサ構成が異なる場合があるので確定ではないが……。次に買う時は基板を確認してから買い足そう。*1

[117885]電解コンデンサー1000μF25V105℃ ルビコンPX @40円 x3 【初期型/1CHIP-01 最低1個ずつ】
[110594]電解コンデンサー 33μF25V105℃ ルビコンMH7 @10円 x5 【初期型 2個/1CHIP-01 3個】
[117897]電解コンデンサー10μF50V105℃ ルビコンPX @10円 x5 【初期型 4個/1CHIP-01 2個】*2
[117879]電解コンデンサー220μF25V105℃ ルビコンPX @20円 x3 【1CHIP-01用 2個】
[117887]電解コンデンサー47μF35V105℃ ルビコンPX @10円 x3 【1CHIP-01用 1個】
[117891]電解コンデンサー2.2μF50V105℃ ルビコンPX @10円 x3 【1CHIP-01用 1個】
[117877]電解コンデンサー100μF25V105℃ ルビコンPX @10円 x5 【初期型用 4個】
[108678]三端子レギュレーター 5V1.5A NJM7805FA @60円 x2 【初期型/1CHIP-01 最低1個ずつ】

得た知見#

動作確認に大事なセーブデータが入っているカセットを使わない *3
- 電池交換済みのものでもカセットを何度も抜き差ししたりスイッチオンオフを繰り返すだけでデータは破損します（しました）

あったほうが良かったかもしれないもの#

太洋電機産業(goot) 替こて先 2.4D型 PX-60RT-2.4D 日本製今は同社の2C型を使っていて、こういう形のほうがやりやすいかもと教えてもらった
太洋電機産業(goot) チップリフレッサー黒くなったこて先をリフレッシュ BS-2 日本製こて先用のペースト。こて先から熱が伝わりにくくなったら必要。
太洋電機産業(goot) 逆作用ピンセット小 TS-16 切手用のピンセットが少し使いにくかった
バルケッタ低温はんだ融点165℃ これがあると部品外しでは便利らしい。ちょっと高いけど。

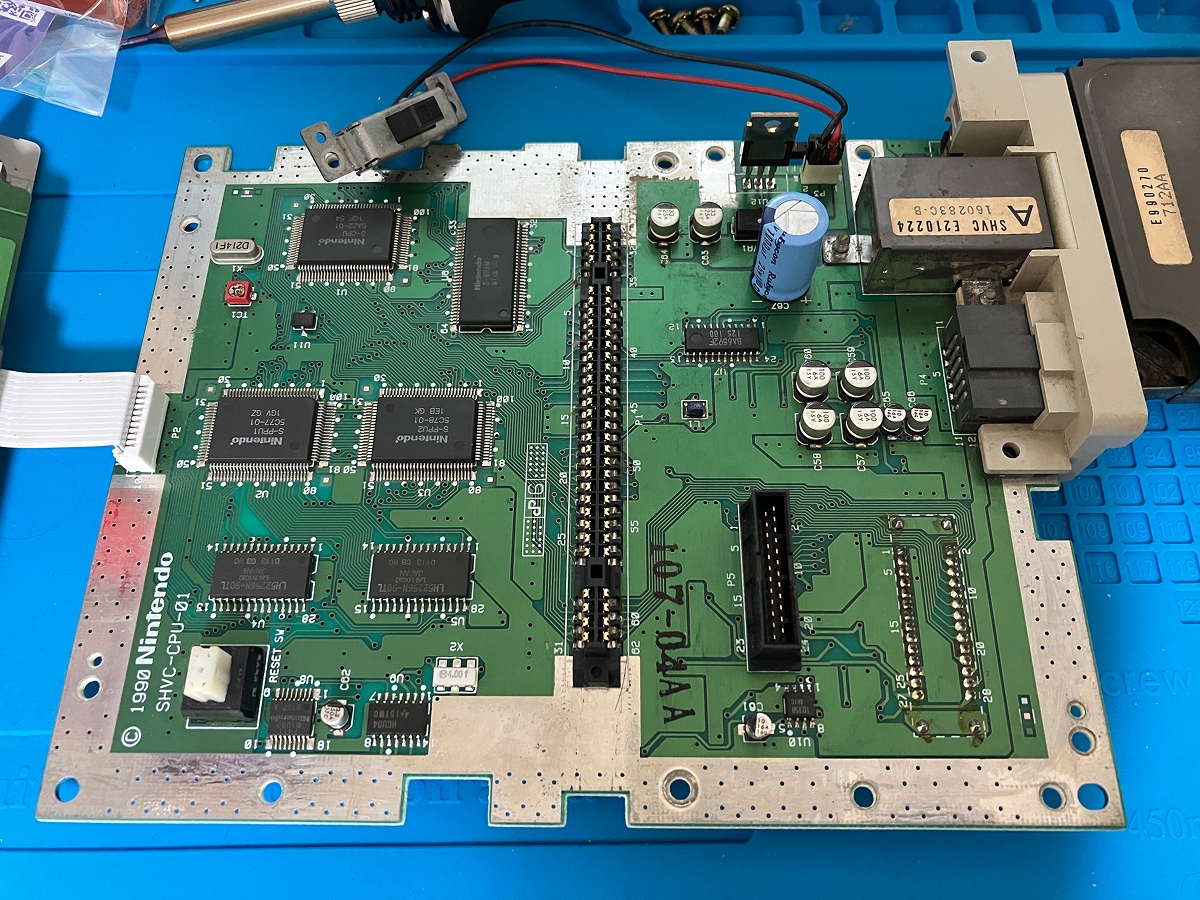

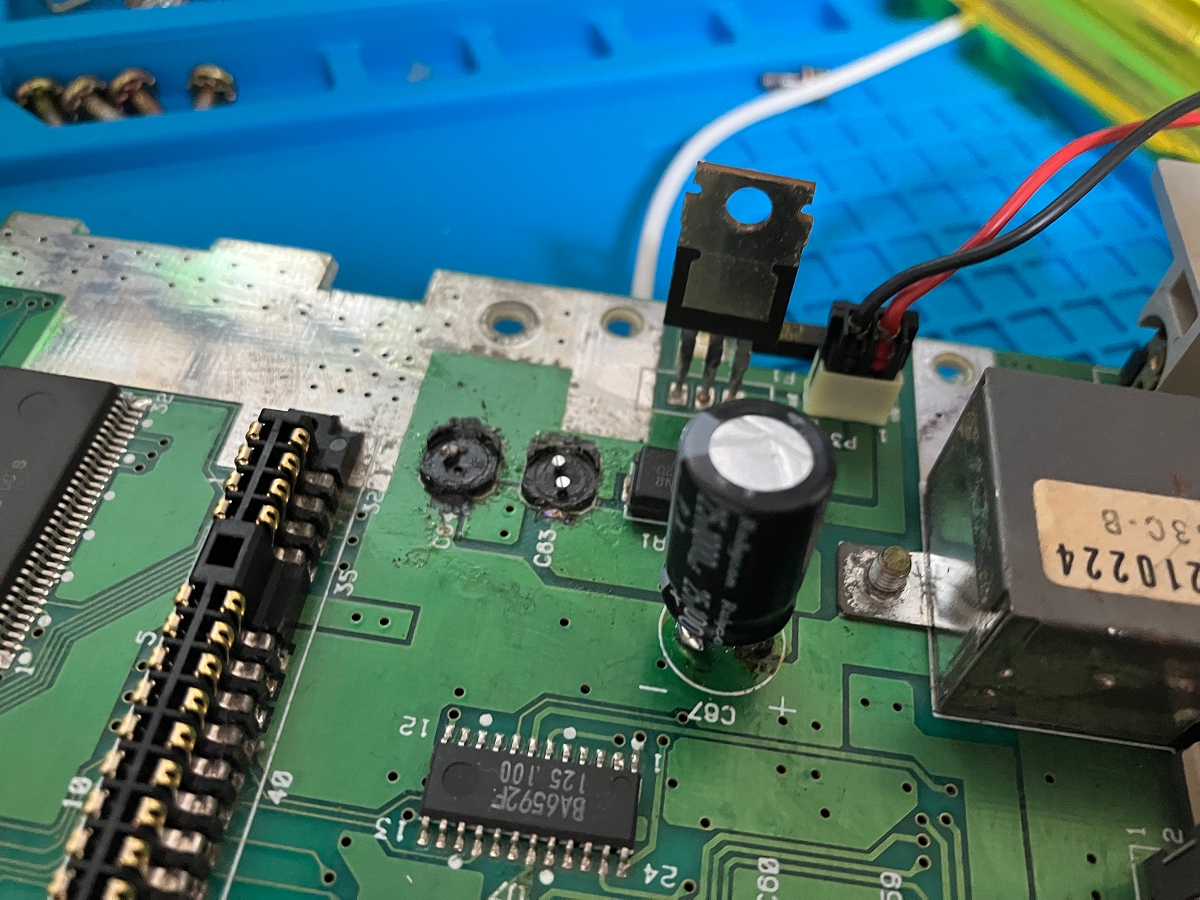

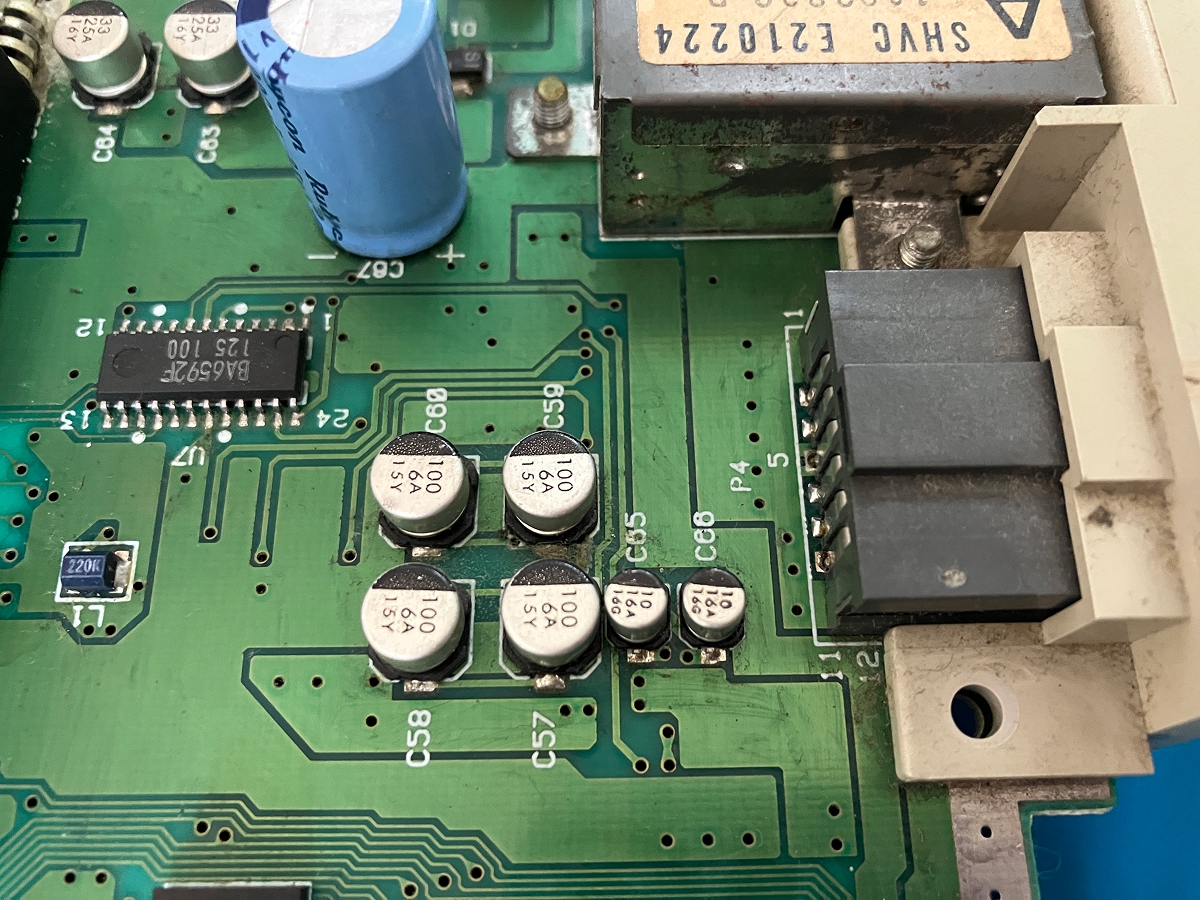

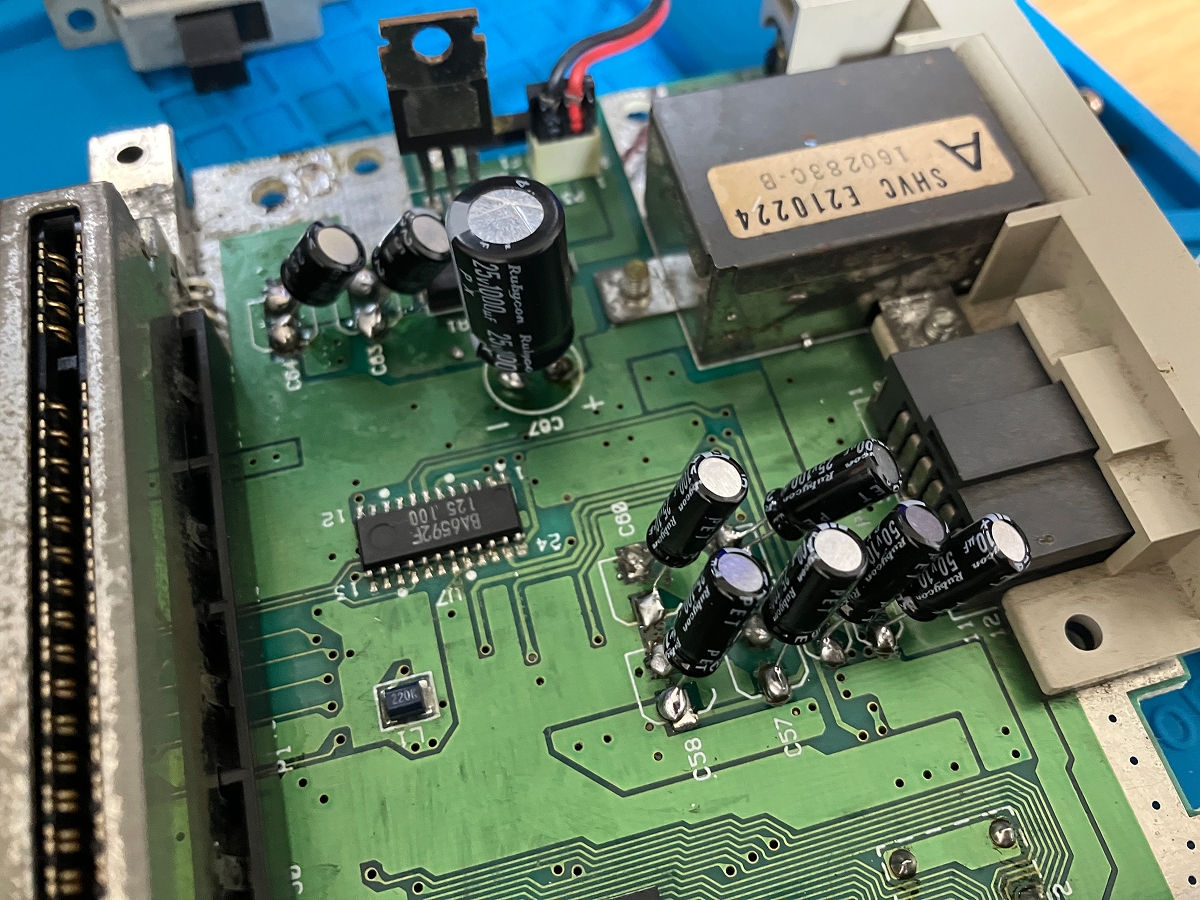

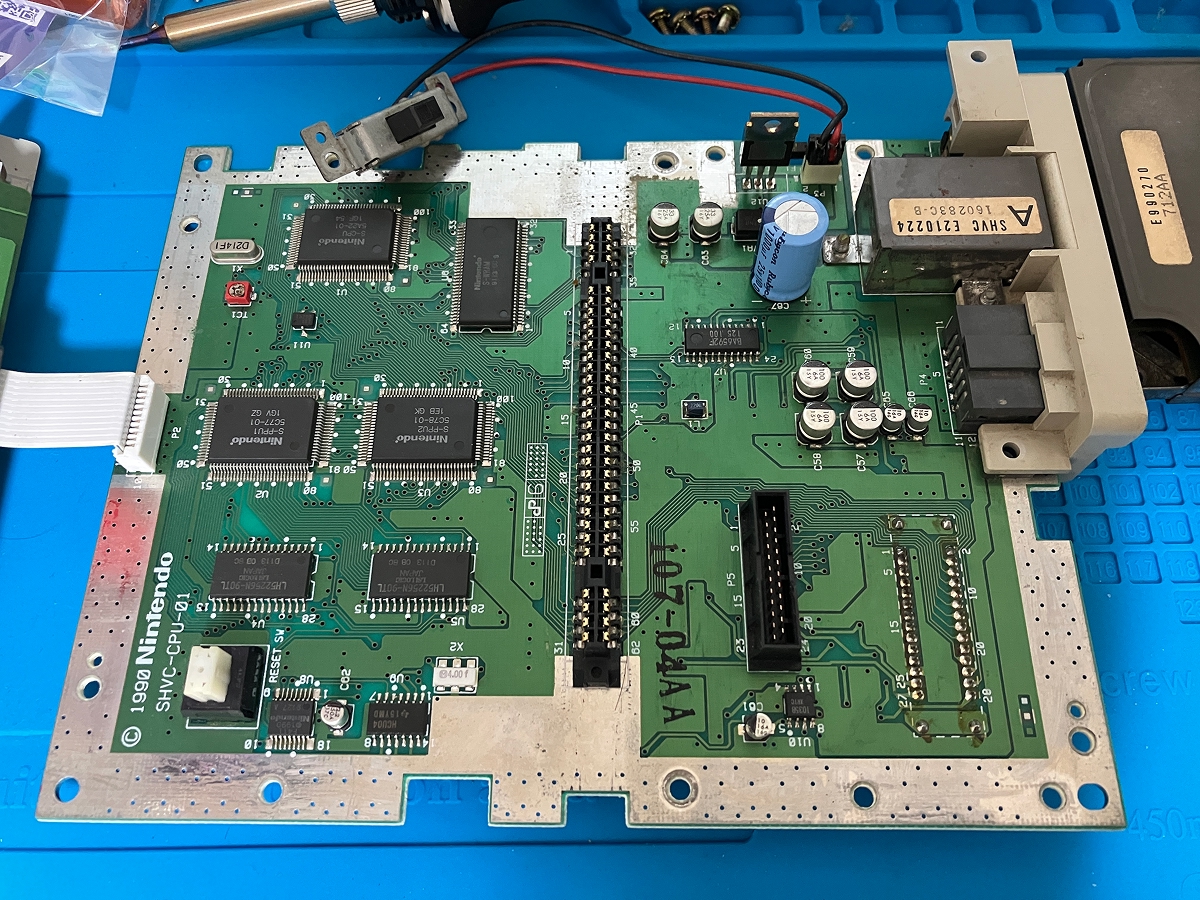

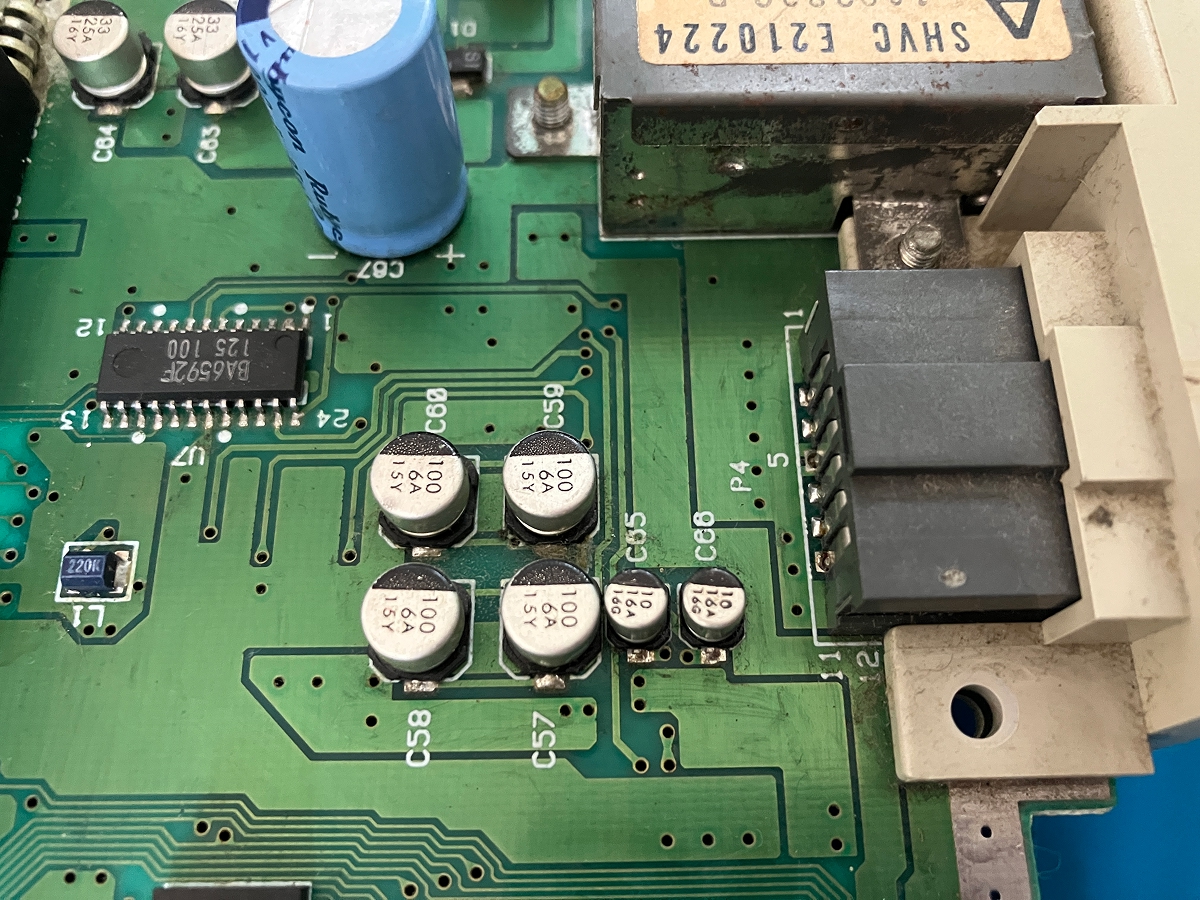

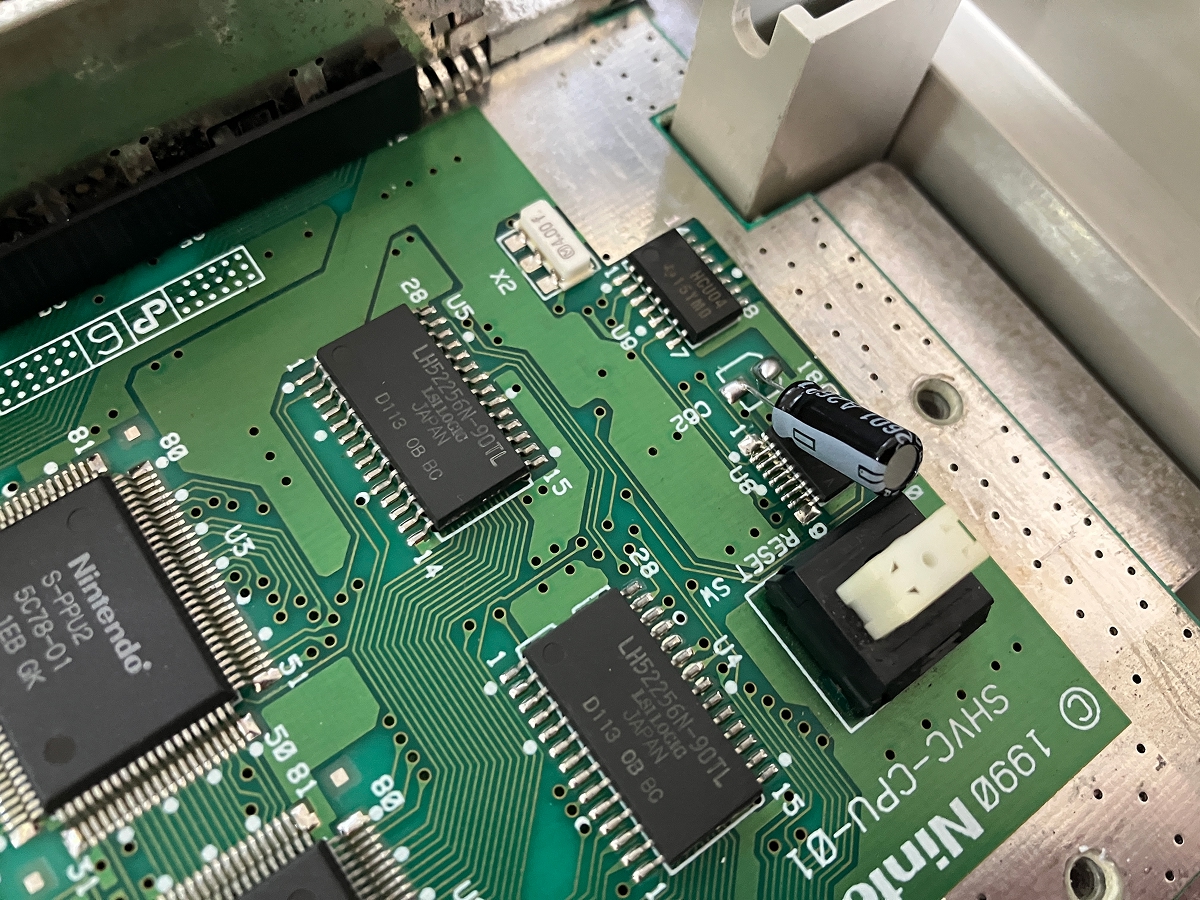

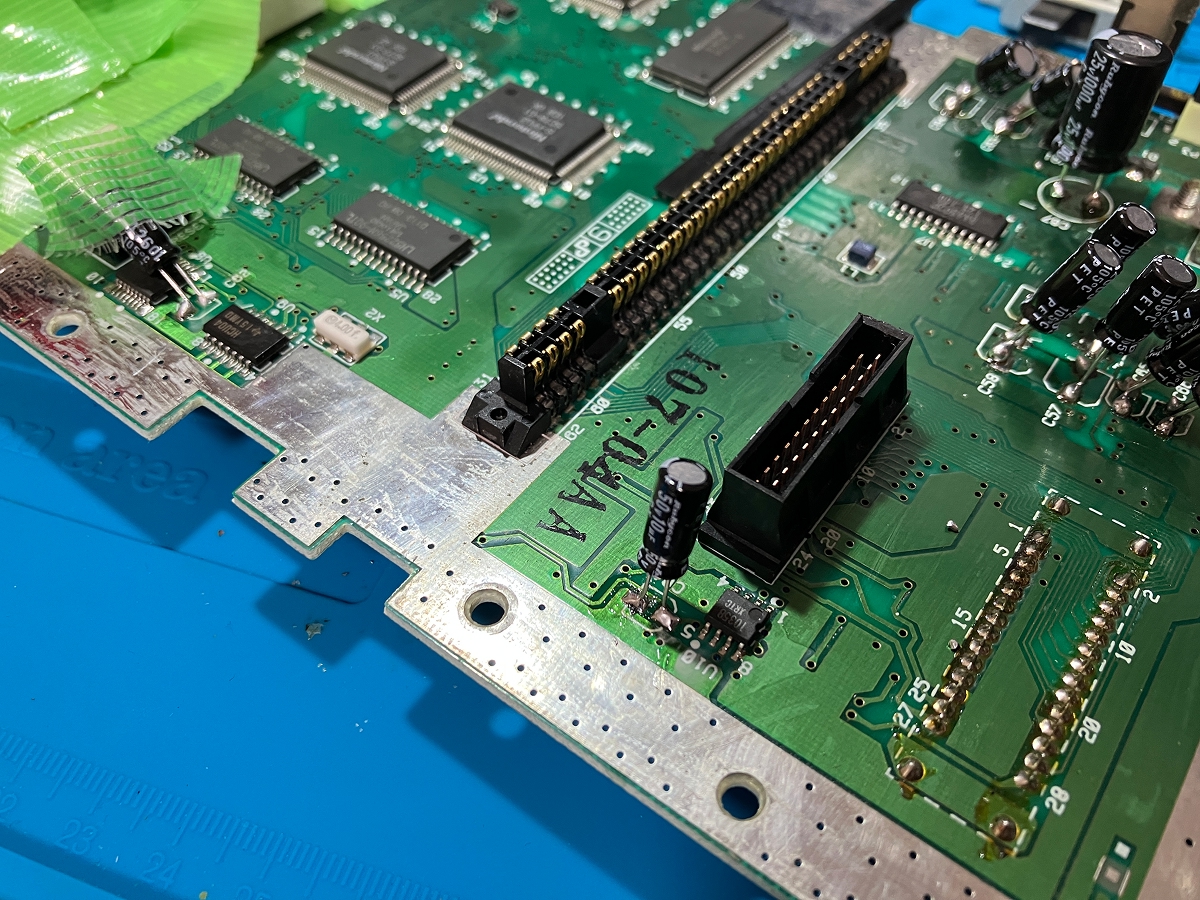

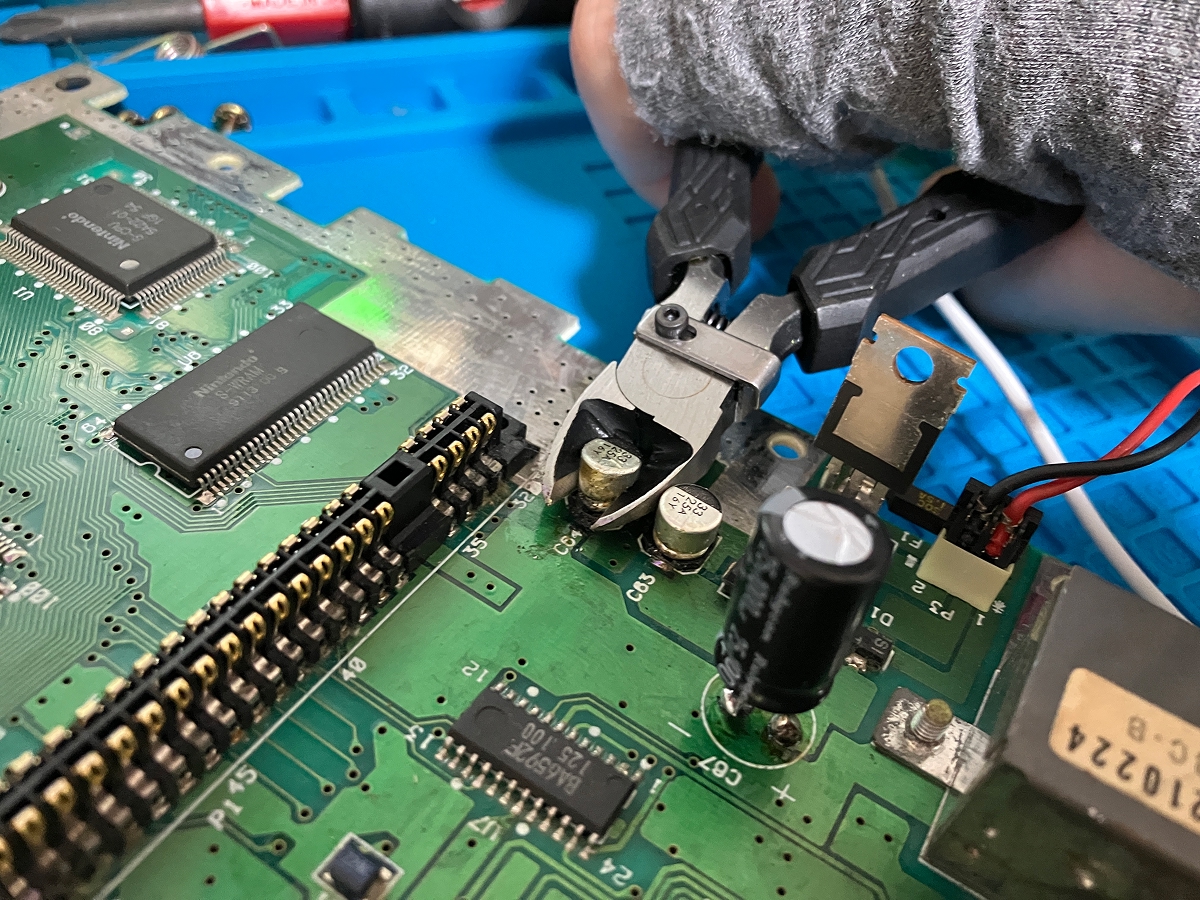

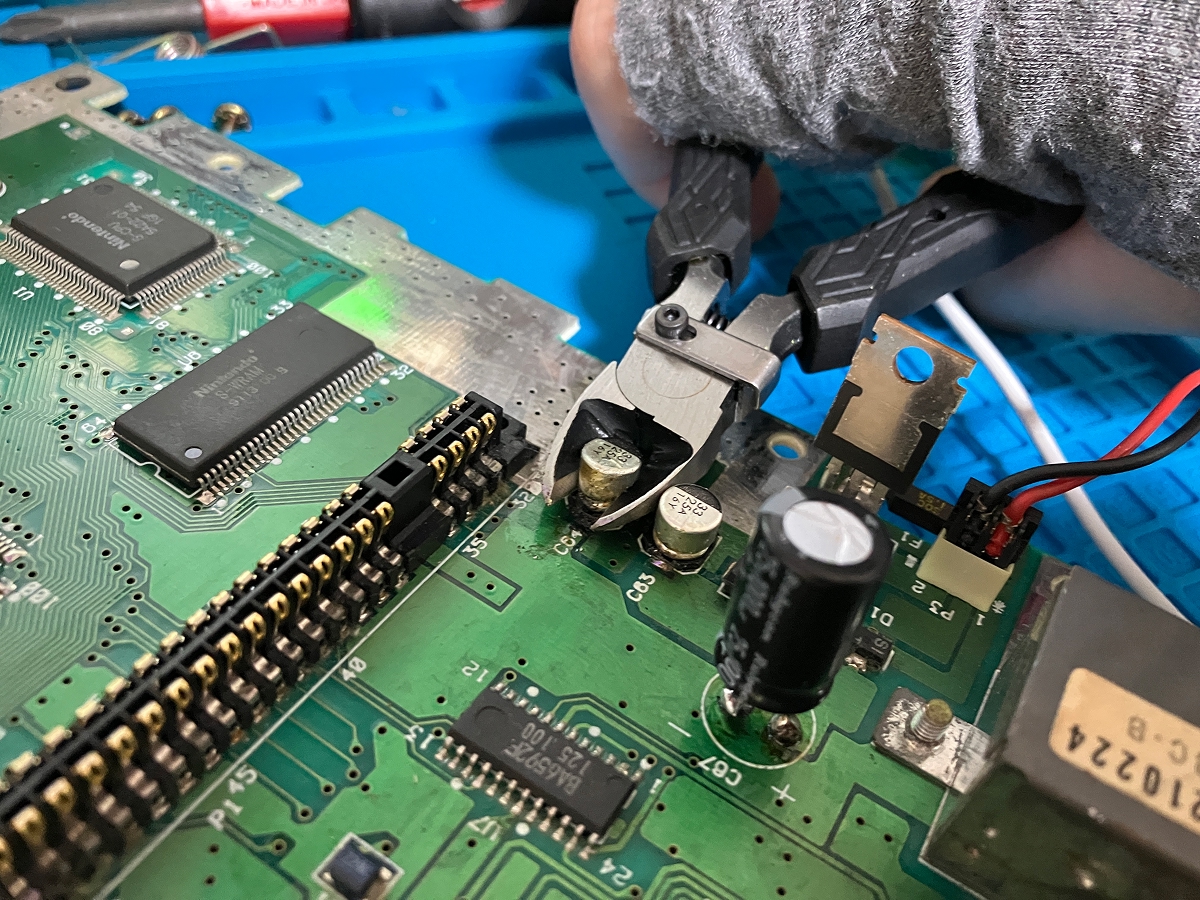

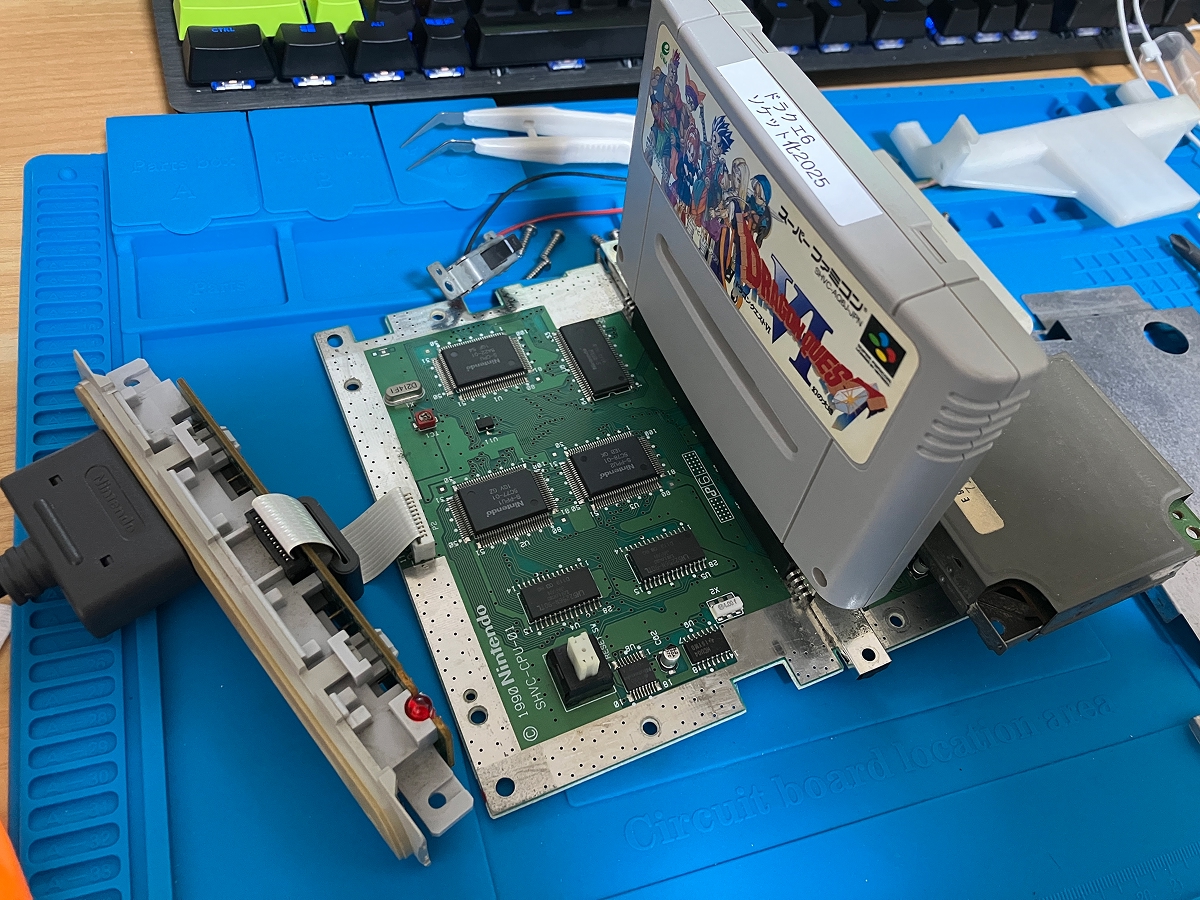

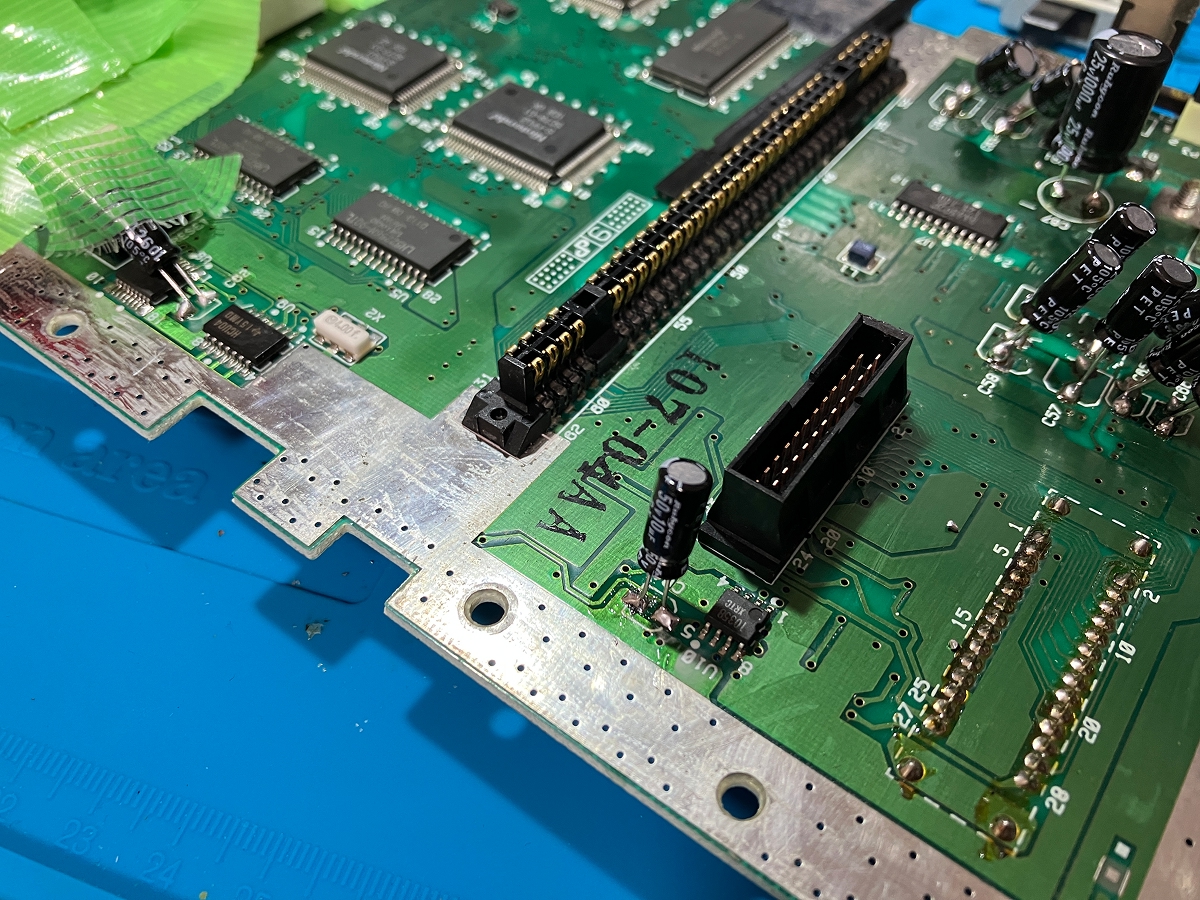

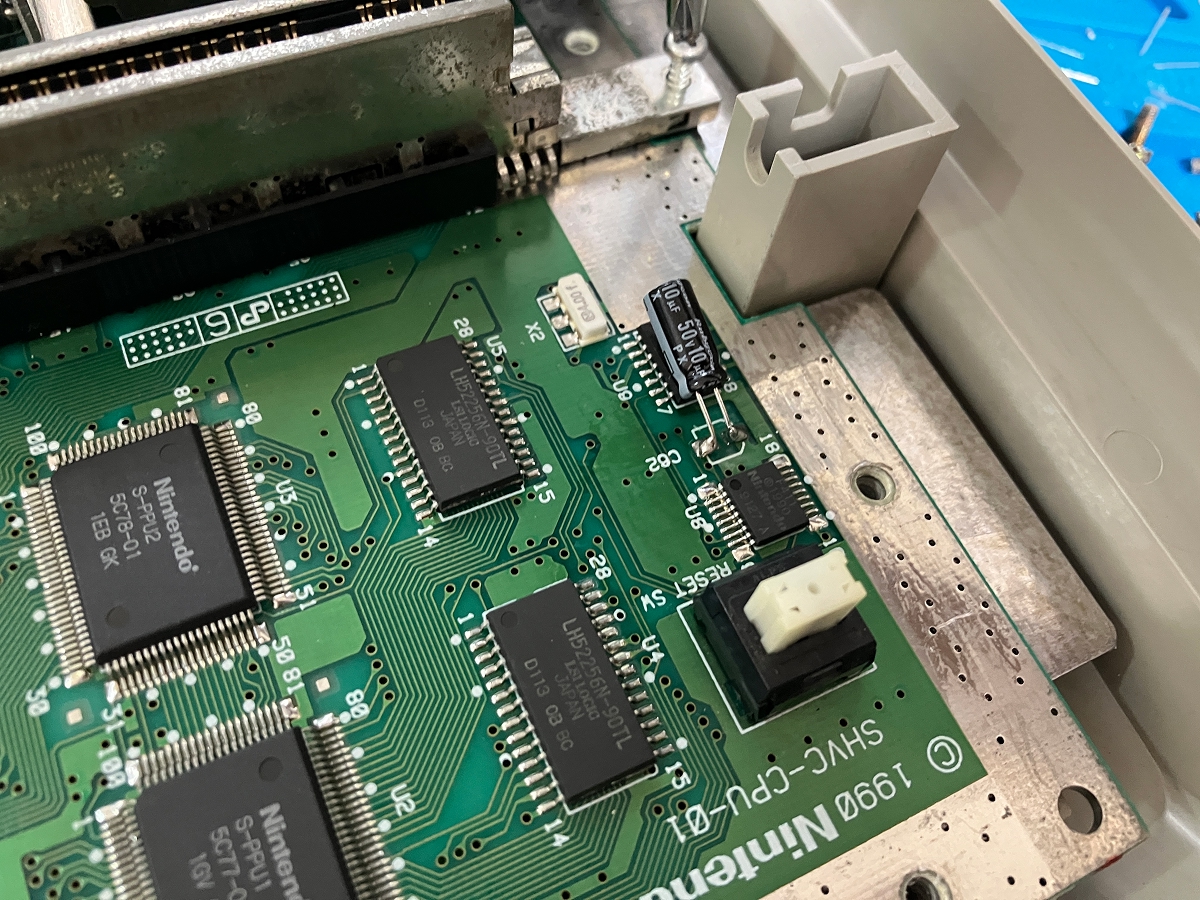

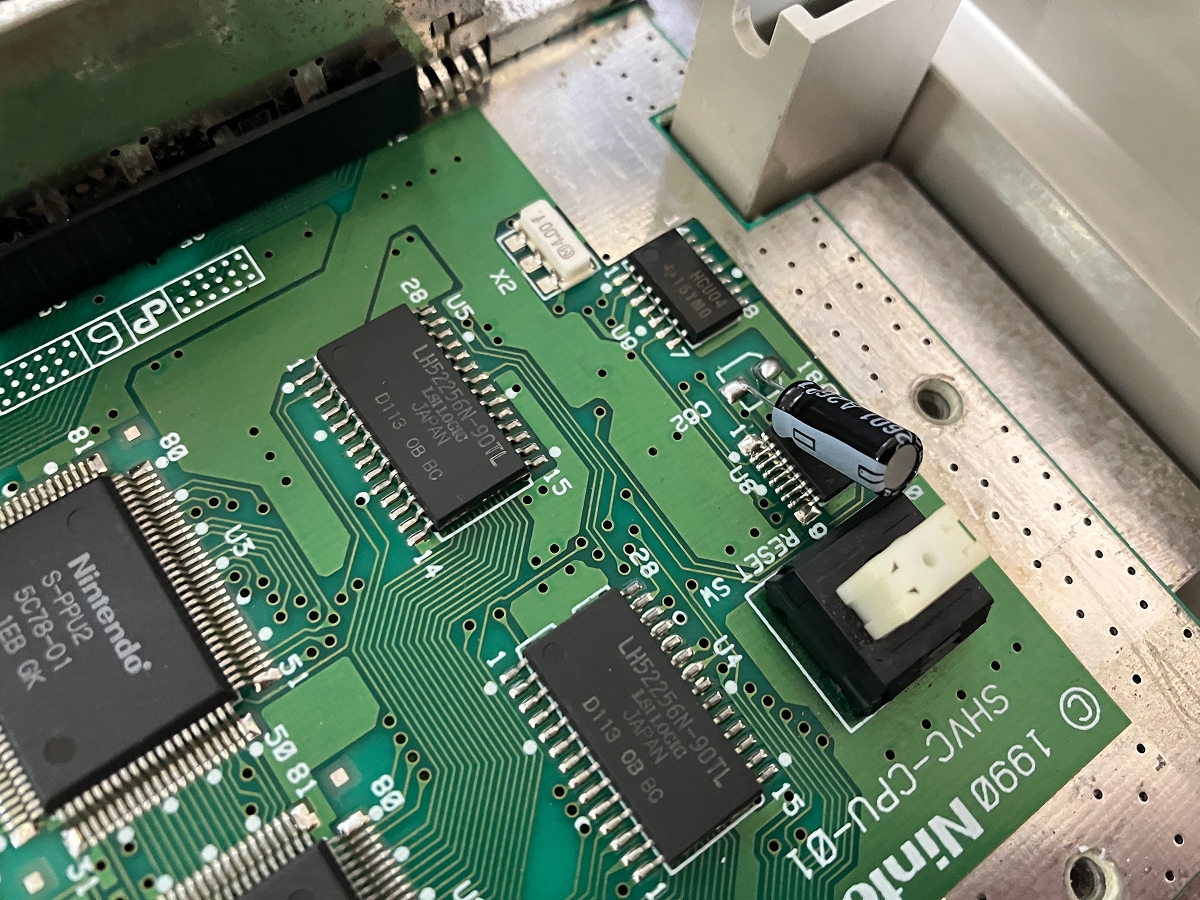

写真#

参考#

【550円の罠】HDD無しの絶望ジャンクBDレコーダー、修理成功と思いきや…？シャープ BD-HDS43 #ハードオフ - YouTube コンデンサ交換手順の参考動画
【基本】チップコンデンサをはんだ付けする方法｜初めて挑戦される方はまずこのやり方で！ #Shorts - YouTube 下手すぎて貼ってもらった
スーパーファミコンの分解 | ぬこ八ぶろぐ分解資料。これを見て作業しました。
ジャンク品￥330円のスーパーファミコンをレストアしてみた！ | よぴかりさん清掃目的の分解資料・ネジの位置説明が助かります

*1 当たり前では……？
*2 1個足りない…
*3 当たり前では……？2
