初期型スーファミのコンデンサ交換#
買ったもの#
秋月電子で購入。品の選定は良かったが、予備ありで買ったのに10uFが1個足りないということが分かった。1CHIP-01でも基板によってコンデンサ構成が異なる場合があるので確定ではないが……。次に買う時は基板を確認してから買い足そう。*1
- [117885]電解コンデンサー1000μF25V105℃ ルビコンPX @40円 x3 【初期型/1CHIP-01 最低1個ずつ】
- [110594]電解コンデンサー 33μF25V105℃ ルビコンMH7 @10円 x5 【初期型 2個/1CHIP-01 3個】
- [117897]電解コンデンサー10μF50V105℃ ルビコンPX @10円 x5 【初期型 4個/1CHIP-01 2個】*2
- [117879]電解コンデンサー220μF25V105℃ ルビコンPX @20円 x3 【1CHIP-01用 2個】
- [117887]電解コンデンサー47μF35V105℃ ルビコンPX @10円 x3 【1CHIP-01用 1個】
- [117891]電解コンデンサー2.2μF50V105℃ ルビコンPX @10円 x3 【1CHIP-01用 1個】
- [117877]電解コンデンサー100μF25V105℃ ルビコンPX @10円 x5 【初期型用 4個】
- [108678]三端子レギュレーター 5V1.5A NJM7805FA @60円 x2 【初期型/1CHIP-01 最低1個ずつ】
得た知見#

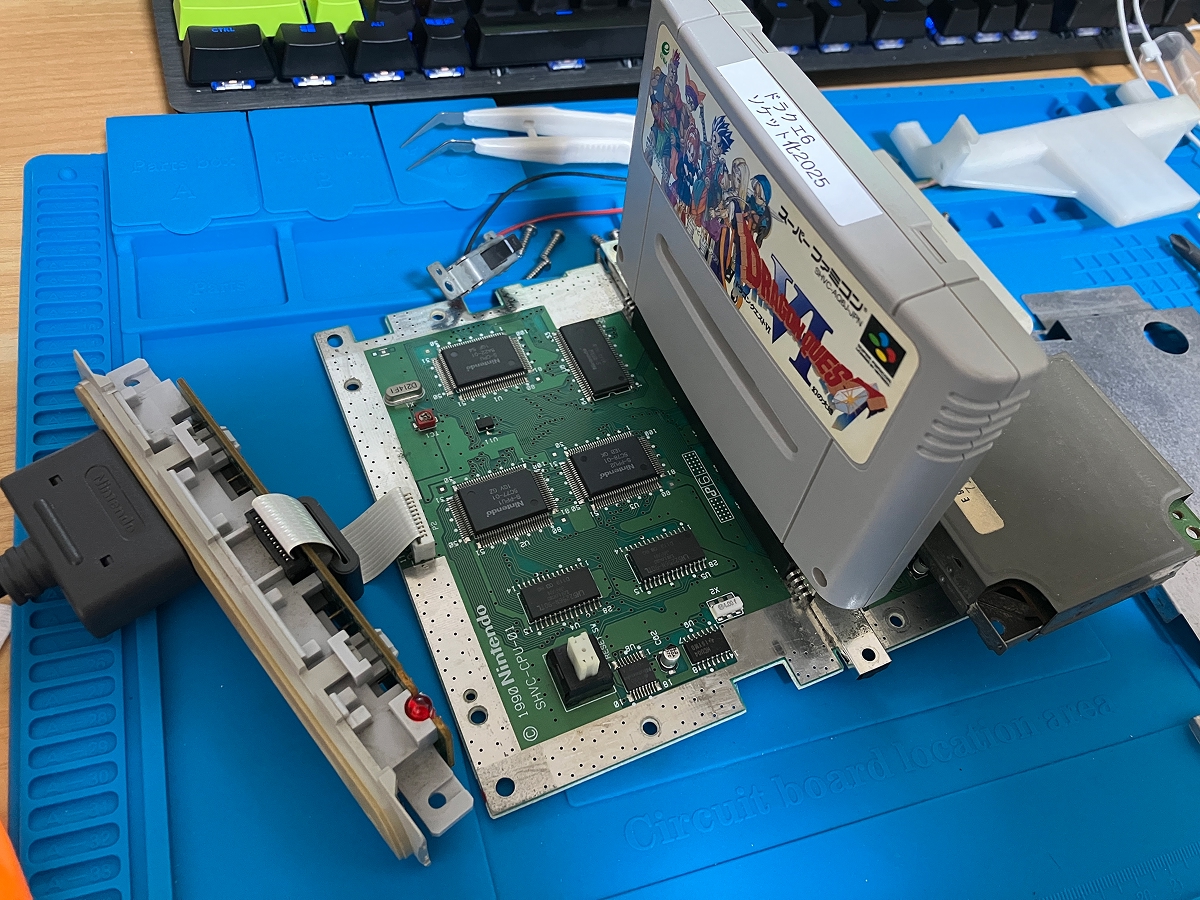

- 動作確認に大事なセーブデータが入っているカセットを使わない *3
- 電池交換済みのものでもカセットを何度も抜き差ししたりスイッチオンオフを繰り返すだけでデータは破損します（しました）
あったほうが良かったかもしれないもの#
この状態でも起動確認は可能ですが、三端子レギュレーターが結構熱くなるので注意。もちろん自己責任で……。

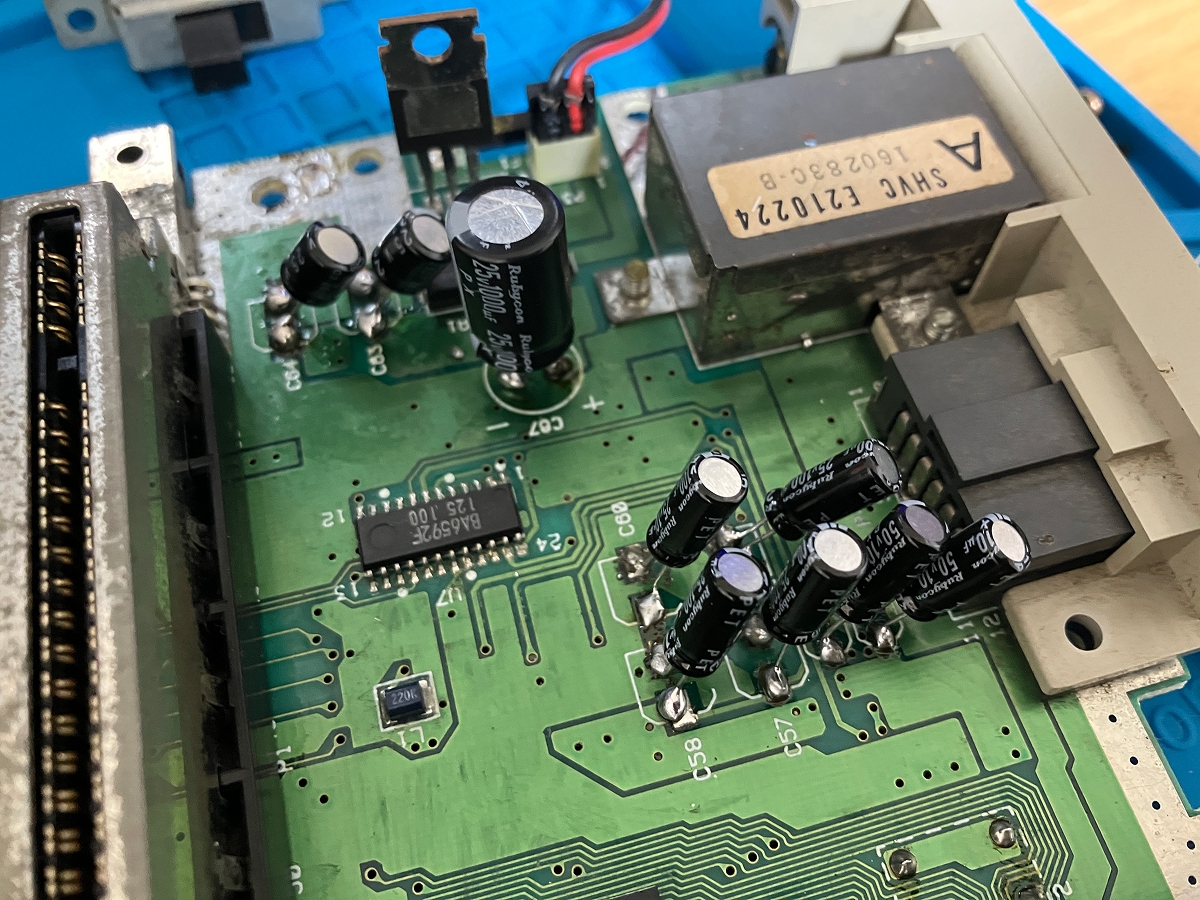

交換前と交換後のコンデンサです。この6個の交換でうちのSFCは映像不具合が直りました。

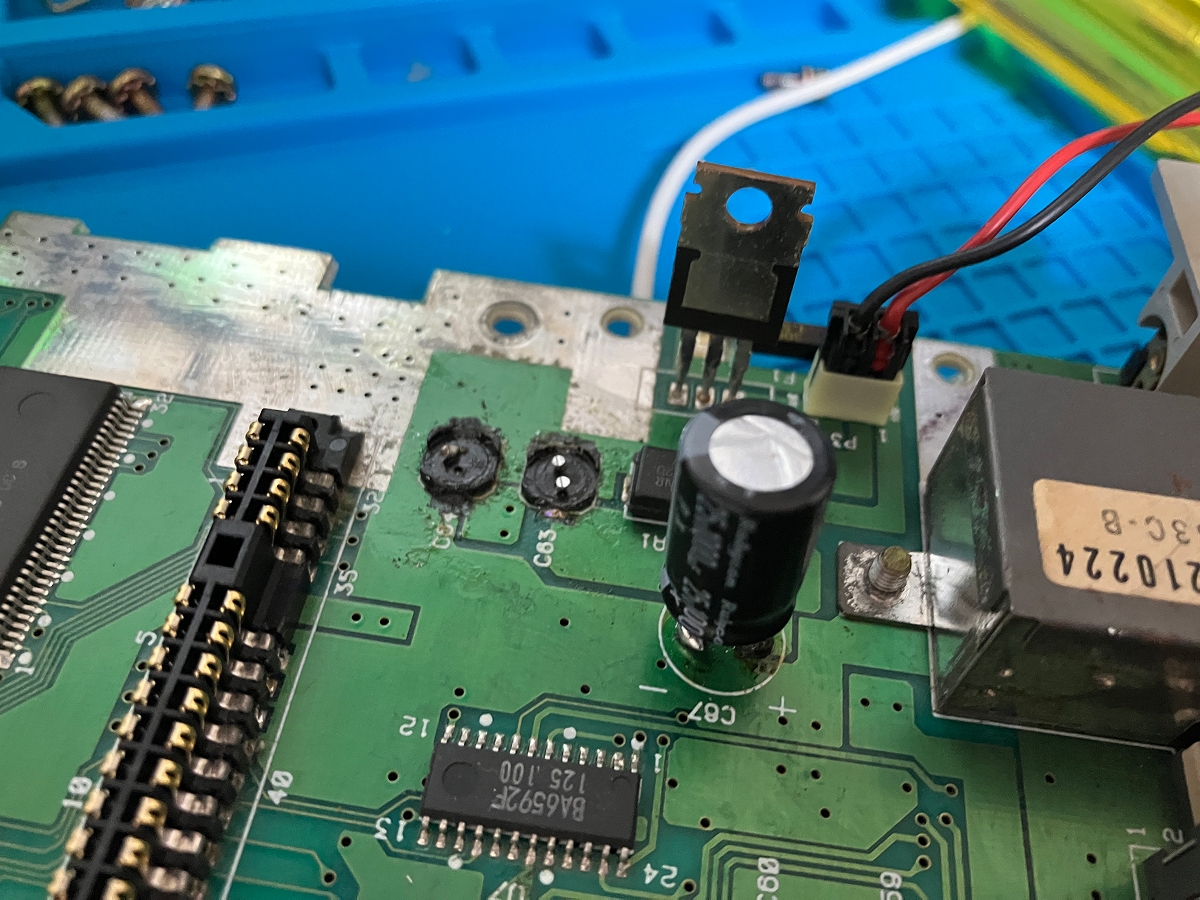

古いコンデンサは最初に少し缶の根本をニッパで軽く潰して、ゆっくり缶を回転させて、缶が浮いてきたら根本を切りました。C67・C64・C65が比較的難易度が低いので最初のほうにするのがおすすめ。これを交換しても映像不具合は直りませんでしたが、交換する価値はあるみたいなので目につくコンデンサは交換しました。

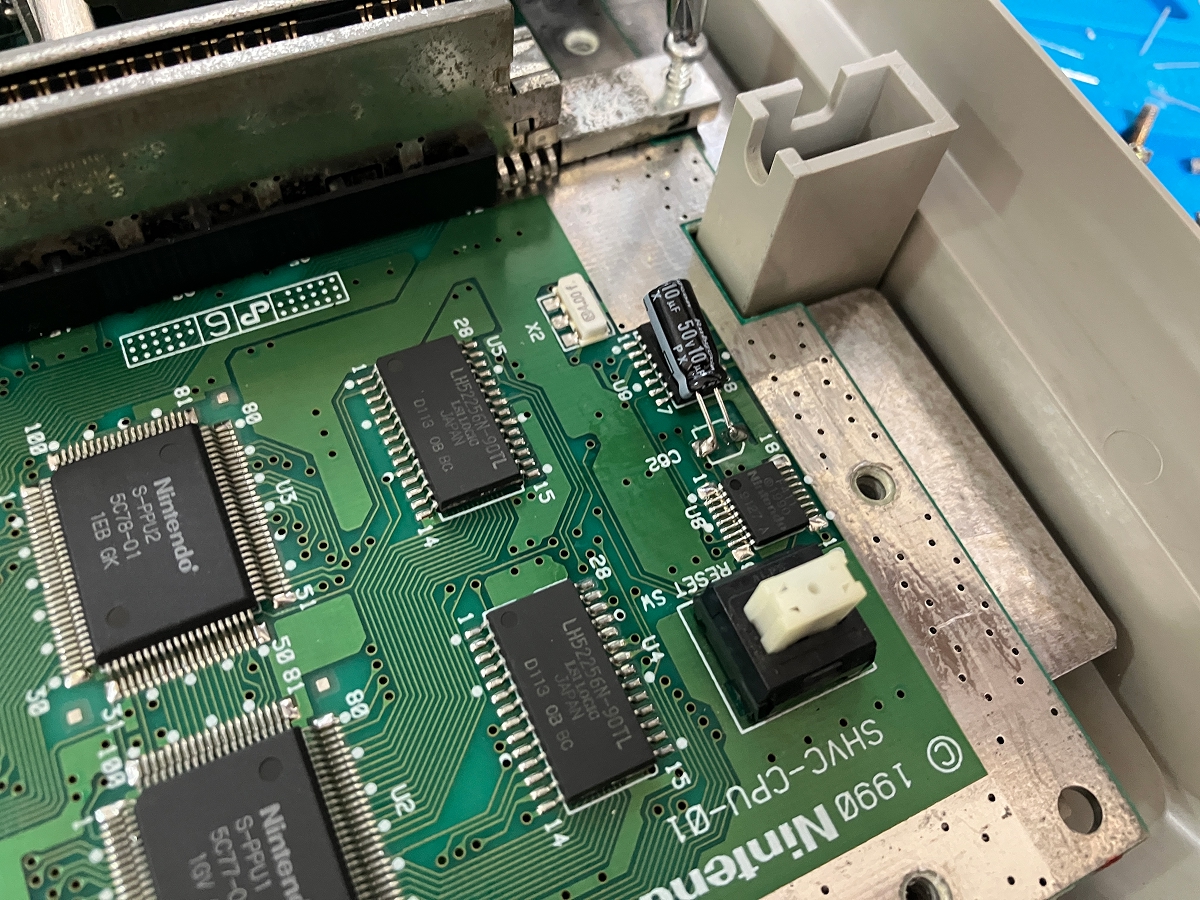

C62は金属プレートが干渉しやすいので、カセット差込口側に倒す必要があります。リセットボタン側に倒してしまってやり直しました。
