過去問の成績#
- 2026/8/12 2022年（令和4年）度 下期午後 正解数39問（78点）
- 2026/8/12 2022年（令和4年）度 下期午前 正解数44問（88点）
- 2026/8/11 2022年（令和4年）度 上期午後 正解数42問（84点）
- 2026/8/10 2022年（令和4年）度 上期午前 正解数38問（76点）
- 2026/8/7 2023年（令和5年）度 下期午後 正解数45問（90点）
- 2026/8/6 2023年（令和5年）度 下期午前 正解数40問（80点）
- 2026/8/5 2023年（令和5年）度 上期午後 正解数37問（74点）
- 2026/8/4 2023年（令和5年）度 上期午前 正解数28問（56点）
- 2026/8/3 2024年（令和6年）度 下期 正解数23問（46点）
- 2026/7/31 2024年（令和6年）度 上期 正解数35問（70点）
- 2026/5月 2025年（令和7年）度 下期 正解数27問（54点）
- 2026/5月 2025年（令和7年）度 上期 正解数25問（50点）
配信アーカイブ#
登場する電線と器具#
電工電子の虎の技能試験対策の冊子を参考にしましたが、今後の試験も同じ内容かはもちろん分かりません。
| 器具・ケーブル | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
|---|
| VVF 1.6-2C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| VVF 1.6-3C | ● | ● | ● | ● | | ● | ● | | ● | ● | | ● | ● |
| VVF 2.0-2C | | ● | ● | ● | ● | ● | ● | | ● | ● | ● | ● | ● |
| VVF 2.0-3C（通常） | | | | ● | | | | | | | | | |
| VVF 2.0-3C（赤・黒・緑） | | | | | ● | | | | | | | | |
| EM-EEF 2.0-2C | ● | | | | | | | | | | | | |
| VVR 2.0-2C | | | | | | | | ● | | | | | |
| VVR 1.6-2C | | | | | | | | | | | | | ● |
| IV 1.6 緑 | | | ● | | | | | | ● | | | | ● |
| IV 1.6 黒・白・赤 | | | | | | | | | | | ● | ● | |
| ランプレセプタクル | 1 | 1 | 1 | 1 | 1 | | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 露出形コンセント | | | | | | 1 | | | | | | | |
| 引掛シーリング（角形） | 1 | | 1 | 1 | | 1 | | | | 1 | 1 | 1 | |
| 引掛シーリング（丸形） | | | | | | | | 1 | 1 | | | | |
| 埋込連用取付枠 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | | 1 | 1 | 1 | 1 | 1 |
| 単極スイッチ | 2 | 1 | 1 | 1 | 2 | | | | 1 | 1 | 2 | 2 | 1 |
| 3路スイッチ | | | | | | 2 | 2 | | | | | | |
| 4路スイッチ | | | | | | | 1 | | | | | | |
| パイロットランプ | | 1 | | | | | | | | 1 | | | |
| 位置表示灯内蔵スイッチ | 1 | | | | | | | | | | | | |
| コンセント | | 1 | | 1 | 1 | | | | | 1 | 1 | 1 | 1 |
| 接地極付コンセント | | | 1 | | | | | | | | | | 1 |
| 20A 250V 接地極付コンセント | | | | | 1 | | | | | | | | |
| 接地極付接地端子付コンセント | | | | | | | | | 1 | | | | |
| ダブルコンセント | | 1 | | | | | | | | | | | |
| ブロック端子6P（端子台） | | | ● | ● | ● | | | ● | | | | | ● |
| 配線用遮断器 | | | | | | | | | | ● | | | |
| アウトレットボックス | | | | | | | 1 | 1 | | | 1 | 1 | |
| ねじなし電線管 E19 / ボックスコネクタ | | | | | | | | | | | 1 | | |
| 絶縁ブッシング | | | | | | | | | | | 1 | | |
| PF管 / ボックスコネクタ | | | | | | | | | | | | 1 | |
| 差込型コネクタ 2本用 | 2 | | 1 | 1 | | 2 | 4 | | 2 | | 2 | 2 | 1 |
| 差込型コネクタ 3本用 | 1 | 2 | 1 | 2 | | 2 | 2 | | 1 | 1 | | 1 | 1 |
| 差込型コネクタ 4本用 | | 1 | 1 | | 1 | | | 2 | | | | | 1 |
| リングスリーブ 小 | 5 | 3 | 3 | 3 | 3 | 4 | 4 | 3 | 1 | 1 | 1 | 4 | 3 |
| リングスリーブ 中 | | | | | | | | | 2 | 1 | 1 | | |
候補問題の感想#

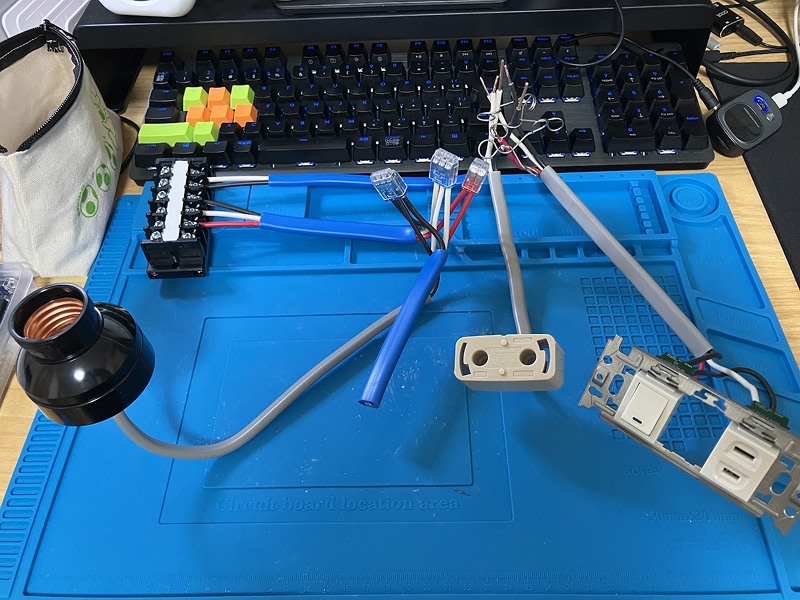

No1#
※普通に未完成です
- 【ここだけで登場】EM-EEF 2.0-2C / 位置表示灯内蔵スイッチ（Hスイッチ）
- EM-EEF 2.0ケーブルは青くないので間違いに注意。Hスイッチはレアだが配線的には普通のスイッチと同じ。圧着箇所が多く、リングスリーブの点数計算に注意。（2本を全て○にすると欠陥）

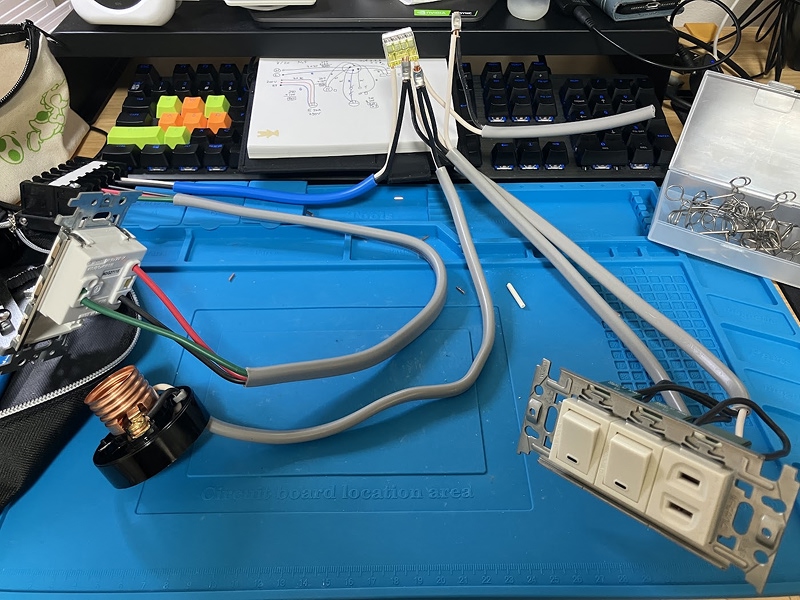

No2#
※普通に未完成です
- 【ここだけで登場】ダブルコンセント / 常時点灯のパイロットランプ（PL）
- 常時点灯のパイロットランプは、スイッチと連動しないが黒線（B）は渡り線でスイッチとつなぐのがややこしい。
No3#
- 【ここだけで登場】タイムスイッチとしての端子台
- 端子台の1つの端子に2本のし路線を繋ぐのが珍しい。S2の反対側に繋ぐのは欠陥なんだろうか？
- 端子台の接続方法は暗記しておくのがいいかも。No13に似ている。
No4#
- 【ここだけで登場】三相200Vとしての端子台 / 電源表示灯としてのランプレセプタクル
- 電源200Vとしての端子台に何色を結線するかは、施工条件で決まっているので注意。100VならL＝B線で固定のはず……。
No5#
- 【ここだけで登場】接地極付コンセント 20A 250V
- これも端子台に何色を結線するかは、施工条件で決まっている。

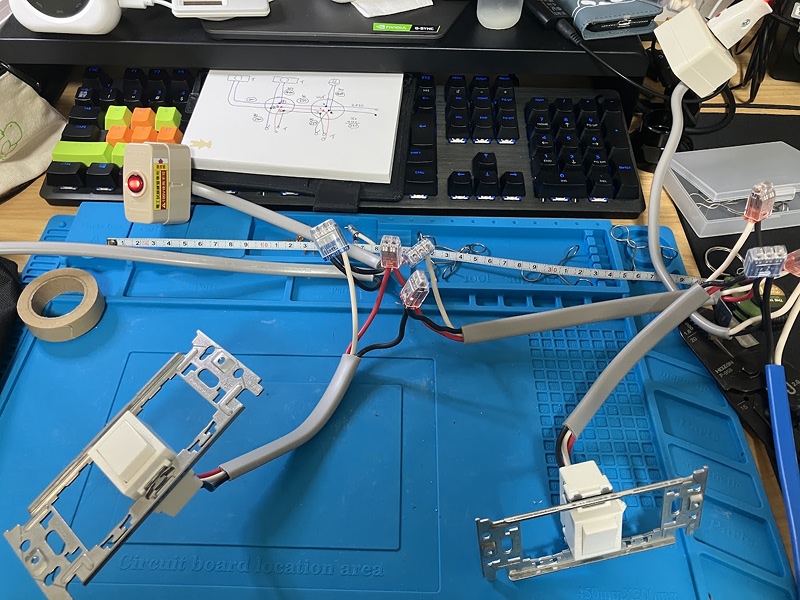

No6#
- 【ここだけで登場】露出型コンセント
- めんどくさい3路スイッチ。3路スイッチ同士の1・3で繋ぐこと。0には黒線を繋ぐこと。露出型コンセントは実質ランプレ枠。

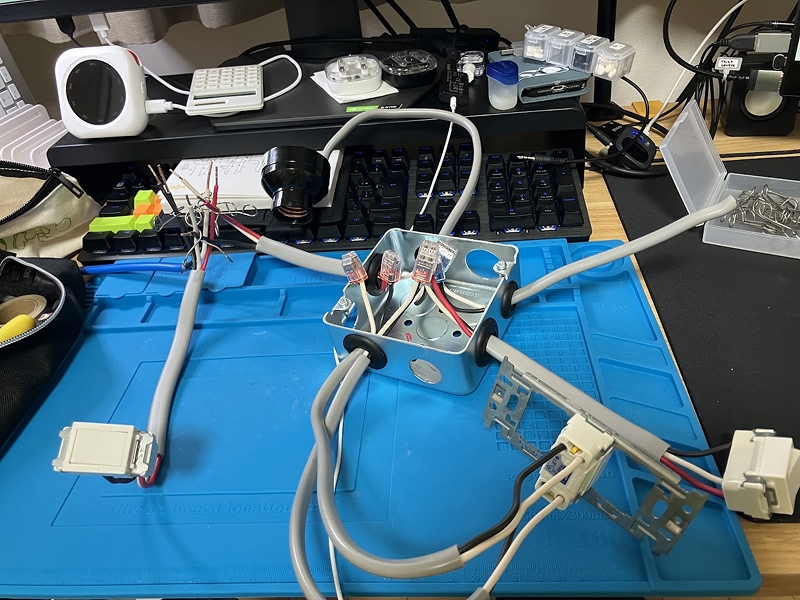

No7#
- 【ここだけで登場】4路スイッチ
- No6の3路スイッチに加えて4路スイッチとアウトレットボックス。線の色が変わる場所が多い難所かも。その分減ったのが引掛シーリングでは割に合わない。

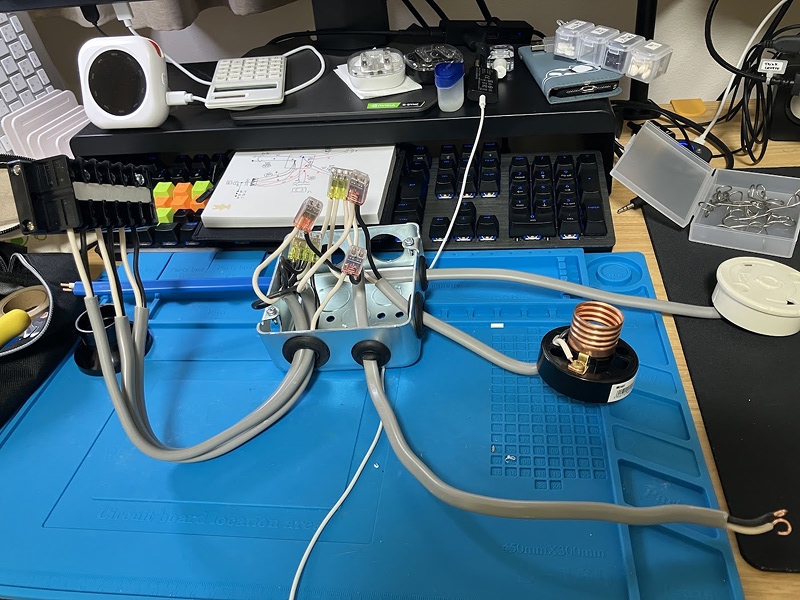

No8#
- 【ここだけで登場】リモコンリレーとしての端子台 / VVR 2.0-2C
- なんと普通のスイッチやコンセントがない。リングスリーブも全部○。やさしい部類な気がするが VVRを剥くのに電工ナイフが必要。怪我しないように。

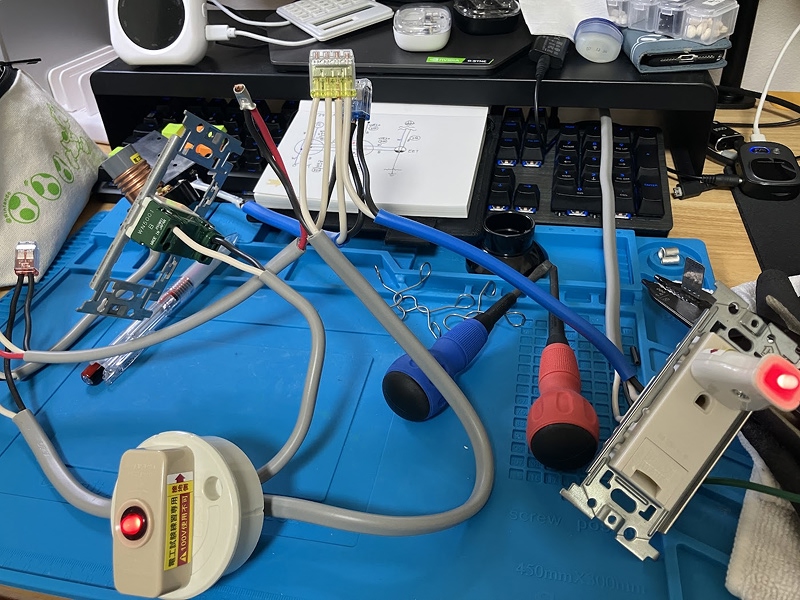

No9#
- 【ここだけで登場】接地極付接地端子付コンセント（EET）
- EETに連用取付枠がついているので、連用取付枠をどこに使えという施工条件はない。

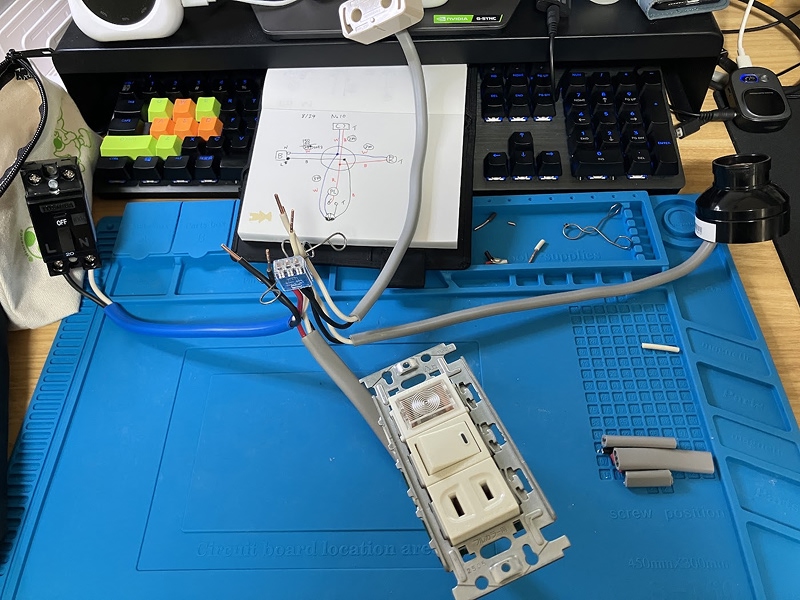

No10#
- 【ここだけで登場】配線用遮断器（B） / 同時点滅のパイロットランプ（PL）
- ケーブルは少なめ、PLの扱いが全て。同時点滅なのでランプレと同じ扱い。としたいがコンセントがあるので白線を直接繋げないのが難しいポイントだと思う。

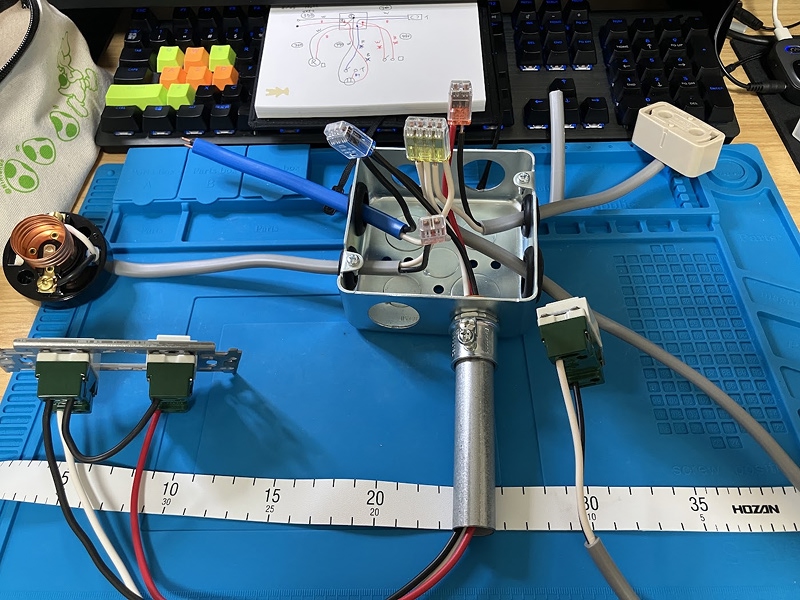

No11#
- 【ここだけで登場】ねじなし電線管（E19） / ねじなしボックスコネクタ / 絶縁ブッシング
- ロックナットを内側に付け忘れるミスをしたので注意。
- ねじをねじ切るのを忘れないように……。
- E19にボンド線をつける問題は出ないはずだが、知っておくと安心。
ボンド線

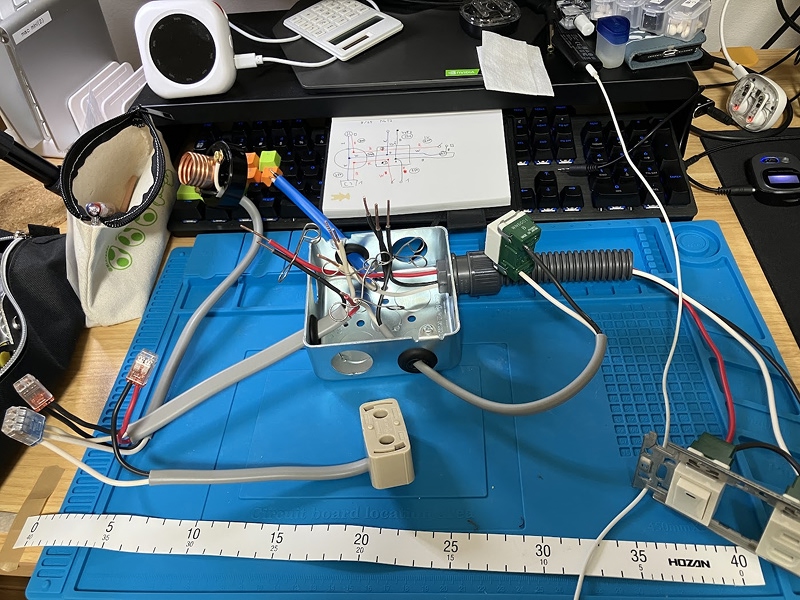

No12#
- 【ここだけで登場】PF管 / PF管用ボックスコネクタ
- No11とだいたい同じで管がPF管になったもの。PF管のほうが扱いやすいと思う。

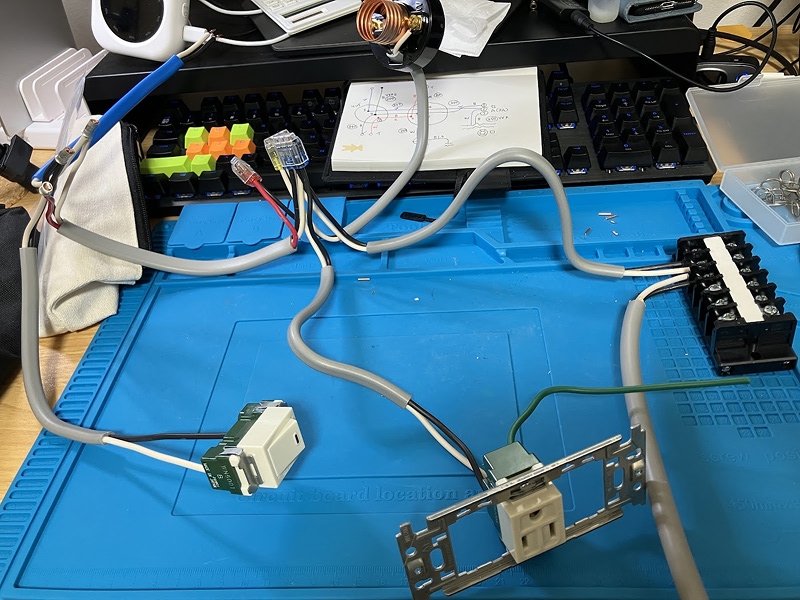

No13#
- 【ここだけで登場】VVR 1.6-2C / 自動点滅器としての端子台
- 端子台の接続方法は暗記しておくのがいいかも。No3に似ている。
その他#

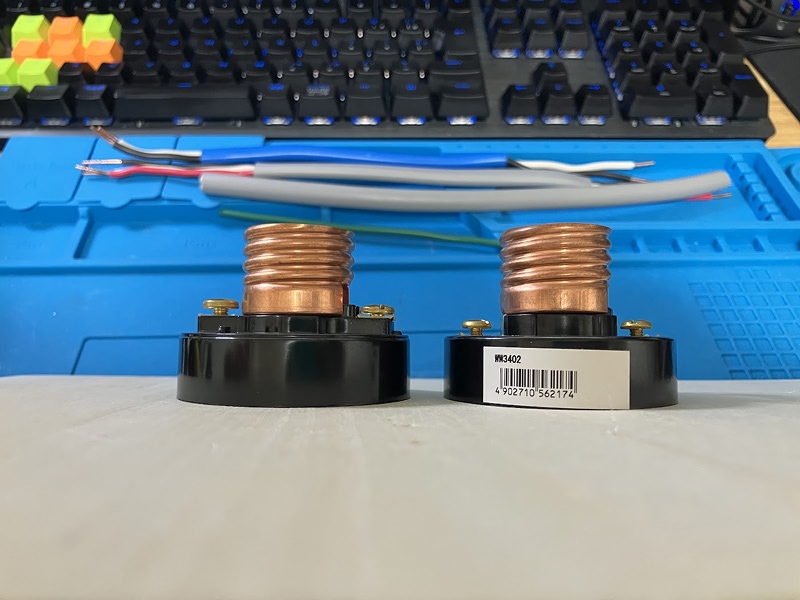

ランプレセプタクルの高さが違うのが分かる比較画像

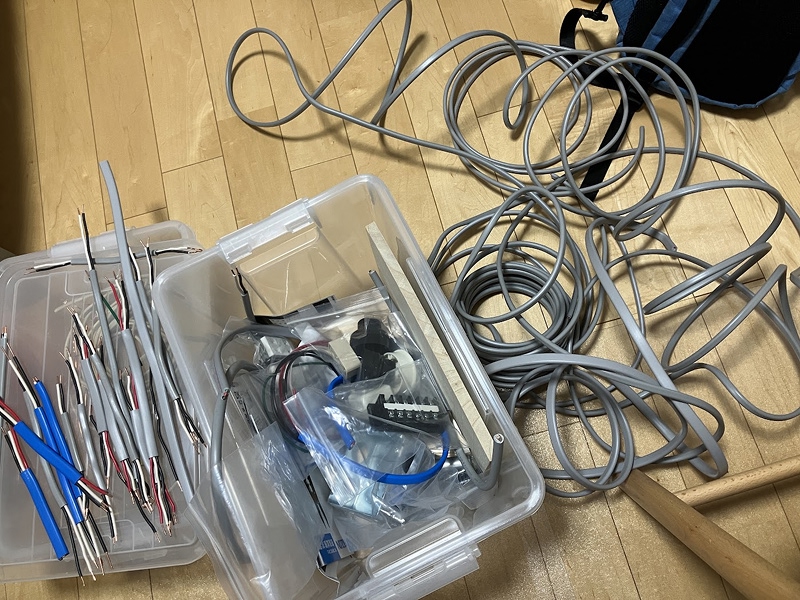

ケーブルが邪魔すぎたので物干し竿に追いやった

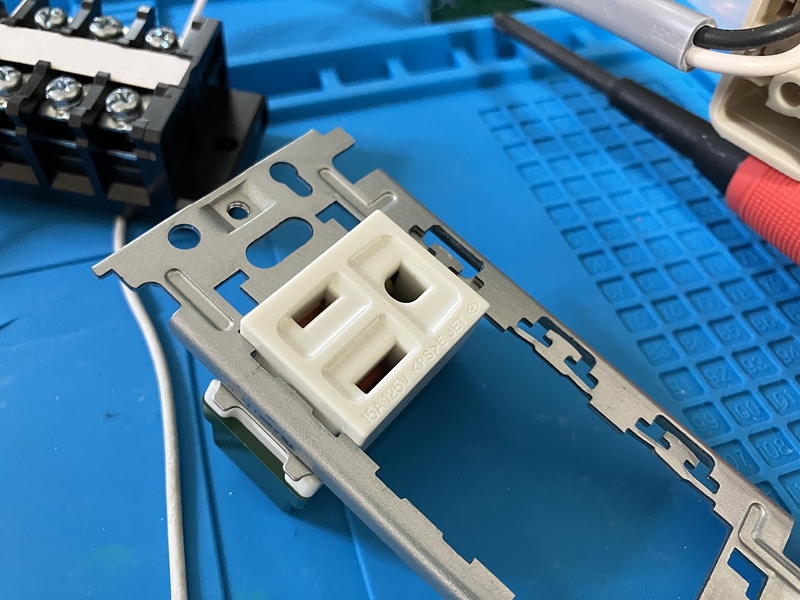

連用取付枠の失敗事例。裏表が逆。

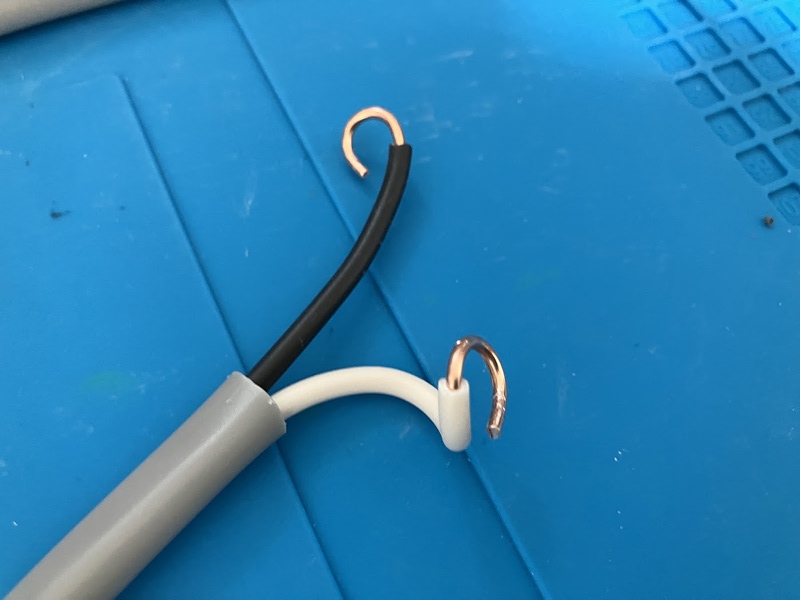

息子の始めての「のの字曲げ」
